Jinsheng Mist Forest-High Pressure Mist System є одним із провідних виробників і постачальників промислових установок туману в Китаї. Якщо ви збираєтеся продавати оптом дешевий промисловий технологічний туман, виготовлений у Китаї, ласкаво просимо отримати безкоштовний зразок на нашому заводі. Усі індивідуальні продукти мають високу якість і низьку ціну.

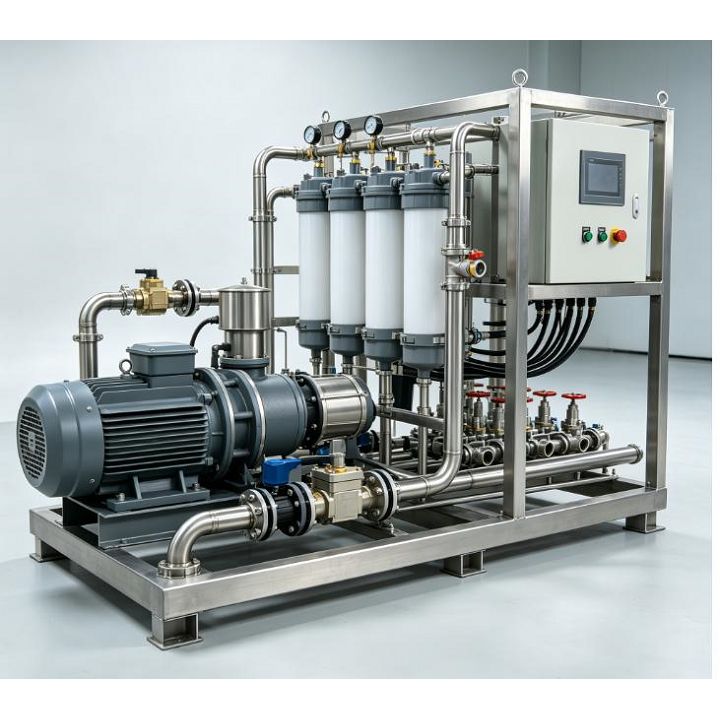

Промисловий туманоутворювач — це комплектна установка водопостачання під високим{0}}тиском, призначена для промислового розпилення. Він фільтрує воду, що надходить, і створює тиск перед її подачею до-трубопроводів туману високого тиску та розпилювальних форсунок. Пакет поєднує в собі насос, двигун, фільтрацію,-компоненти контролю тиску, підключення до води та електричні елементи керування на загальній структурній рамі. Потужність насоса та конфігурація системи вибираються з потоку форсунок, робочого тиску, активних зон, умов водопостачання та вимог до електроенергії.
Основні характеристики
|
Параметр |
Специфікація |
|
Тип продукту |
Промисловий технологічний туман |
|
Тип насоса |
Багатоступеневий відцентровий/триплексний плунжер |
|
Стандартний робочий тиск |
70 бар / прибл.. 1,015 psi |
|
Настроюваний тиск |
До 140 бар / приблизно . 2030 psi |
|
Водне середовище |
Фільтрована вода |
|
Потік насоса |
10–100 л/хв |
|
Потужність двигуна |
2,2–30 кВт |
|
Операційні зони |
1–8 зони |
|
Режим керування |
Ручний / Автоматичний |
|
монтаж |
Змонтований-на салазі |
|
фільтрація |
Інтегрований |
|
Електропостачання |
380–480 В, 50/60 Гц |
Конфігурація насоса та тиску
Вибір насоса:Тип і потужність насоса визначаються з необхідного тиску, загальної витрати сопла та одночасного робочого навантаження. Дві доступні конфігурації насосів відповідають різним комбінаціям вимог до тиску та витрати.
Налаштування тиску:Стандартна робоча точка становить 70 бар. Системи, які потребують вищого тиску в магістралі, можуть бути налаштовані до 140 бар залежно від вибраного розташування насоса, трубопроводів і форсунок.
Розрахунок витрати:Потік насоса розраховується на основі сумарної витрати робочих форсунок. Якщо кілька зон контролюються незалежно, для визначення розміру насоса використовується максимальне одночасне навантаження на сопло.
Водопідготовка та фільтрація
Вхідна фільтрація
Ступінь фільтрації видаляє зважені частинки з води, що надходить до того, як вода потрапить у-насос високого тиску та мережу туманоутворення.
Якість води
Умови джерела води переглядаються під час налаштування. Рівень фільтрації та розташування з’єднань вибираються відповідно до вмісту частинок, водопостачання та вимог до форсунок.
Підключення до трубопроводу
Вихідний патрубок під тиском з’єднує упакований блок із-трубопроводом туману високого тиску. Конфігурація виходу узгоджується з вибраною швидкістю потоку та проектним розташуванням трубопроводів.
Промислове застосування
Придушення пилу
Туманоутворення застосовується в точках передачі матеріалу, зонах обробки, зонах обробки та інших місцях, де потрібен локальний контроль пилу в повітрі.
Випарне охолодження
Тонке розпилення води підтримує охолодження в промислових приміщеннях і технологічних зонах, де зниження температури є частиною робочих вимог.
Процес зволоження
Контрольований вихід туману забезпечує зволоження виробничих зон, де процес вимагає певних умов вологості.
Контроль запаху
Блок туману постачає обладнання для розпилення-на основі води, яке використовується для локального{1}}контролю запахів у промислових середовищах.
Системна інтеграція
Зона контролю:Централізований блок може забезпечувати декілька зон туманоутворення. Для встановлення необхідної потужності насоса використовуються кількість зон, навантаження на сопло та послідовність роботи.
Електрична конфігурація:Напруга, частота та потужність двигуна вибираються відповідно до наявного електропостачання на місці. Схема управління узгоджується з послідовністю роботи.
Функції управління:Електрична система включає в себе запуск і зупинку насоса, контроль тиску і зонну роботу. Функції керування налаштовуються відповідно до загальної системи туманоутворення.
Виробництво та перевірка
Упакована збірка:Компоненти насоса, двигуна, фільтрації,-регулятора тиску та електричні елементи керування зібрані як один блок,-змонтований на рамі. Розташування компонентів організовано навколо входу води, виходу високого-тиску та вимог до обслуговування.
Функціональне тестування:Перед відправкою зібраний блок перевіряється на витрату води, робочий тиск, роботу насоса та функції електричного керування.
Записи конфігурації:Виробнича конфігурація визначає вибраний насос, потужність двигуна, налаштування тиску, систему фільтрації, електричні характеристики та деталі підключення для довідки про проект.
Керівництво по вибору
Перевірте навантаження на сопло
Задайте кількість форсунок та індивідуальну витрату форсунок. Ці значення визначають необхідну витрату води для кожної робочої зони.
Встановити робочий тиск
Виберіть потрібний робочий тиск з конструкції форсунки та трубопроводу. Стандартна контрольна точка становить 70 бар, доступні конфігурації до 140 бар.
Визначте одночасну роботу
Вкажіть, скільки форсунок і зон працюють одночасно. Це визначає потік насоса, необхідний під час пікових умов експлуатації.
Перевірте умови сайту
Тиск води на вході, якість води, електропостачання, місце встановлення та маршрут трубопроводу повинні бути підтверджені перед остаточним вибором обладнання.
Інформація про закупівлі
Для технічного вибору та пропозиції надайте необхідний робочий тиск, кількість форсунок, витрату форсунок, робочі зони, умови подачі води, електропостачання та область застосування. Ці вхідні дані проекту визначають тип насоса, пропускну здатність, потужність двигуна, систему фільтрації, конфігурацію-контролю тиску та вихідне з’єднання. Отриманий блок постачається як упакований вузол подачі води під високим{3}}тиском, готовий для підключення до трубопроводу туманоутворення.
FAQ
Питання: Що таке установка промислового технологічного туману?
A: Це комплектний насосний вузол, який фільтрує та створює тиск для доставки води до промислових трубопроводів туману та розпилювальних форсунок.
Q: Який робочий тиск доступний?
A: Стандартний робочий тиск становить 70 бар, приблизно 1015 psi. Конфігурації до 140 бар, приблизно 2030 psi, можна вибрати відповідно до системних вимог.
З: Як визначається витрата насоса?
A: Потік насоса базується на загальному потокі сопла та максимальній кількості сопел, що працюють одночасно. Послідовність роботи кожної зони включається в розрахунок.
З: Які конфігурації насосів доступні?
A: Пристрій може використовувати багатоступінчастий відцентровий насос або потрійний плунжерний насос, остаточний вибір якого базується на необхідному тиску, витраті та робочих умовах.
Питання: Чи може одна установка забезпечувати декілька зон туману?
A: Так. Централізований блок може постачати декілька зон. Потужність насоса і функції управління вибираються відповідно до кількості активних зон і одночасного навантаження на сопло.
З: Яка інформація потрібна для пропозиції?
В: Укажіть робочий тиск, кількість форсунок і потік, кількість зон, умови входу води, електропостачання та деталі застосування. Ця інформація є основою для вибору насоса, двигуна, фільтрації та керування.
